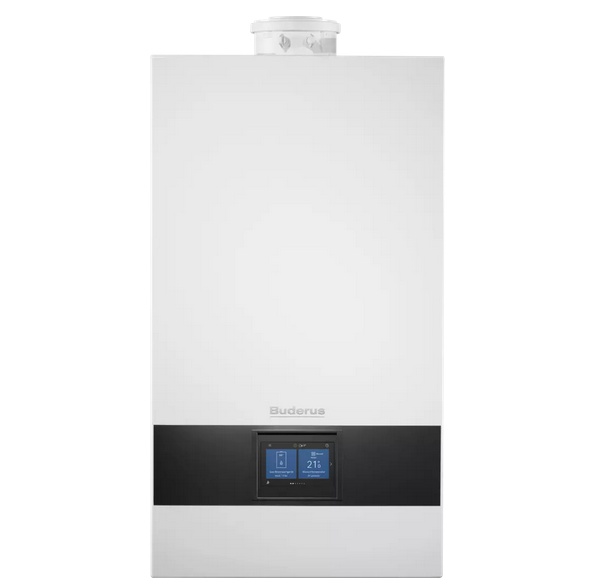

CHAUDIERE GAZ CONDENSATION BUDERUS GB172i.2-24 W

Plaquette technico-commerciale du fabricant

Description du produit

Homologation

Homologation conformément à la directive sur les appareils à gaz 90/396/CEE, à la norme et aux normes EN 297, EN 483, EN 437, EN 677

Equipement de la Logamax plus GB172i

• Brûleur et combustion modulante
  - GB172i.2-24 W H : 12-100 %
  - GB172i.2-20 KDW H: 15-100 %
  - GB172i-24 T50W H : 14-100 %

• Pompe à haut rendement, en fonction de la puissance ou constant Δp

• Vanne à 3 voies intégrée pour commuter entre le mode chauffage et le mode eau chaude sanitaire

• Soupape de sécurité 3,0 bars

• Unité mélange gaz/air

• Manomètre

• Robinet de remplissage et de vidange

• Purgeur automatique

• Appareils de régulation et dispositifs de sécurité

• Electrode d’allumage

• Plaque de montage (à ajouter)

• Contrôle par ionisation

• Logamatic BC25, contrôle numérique commandé par microprocesseur et commande de tous les éléments électroniques de l’appareil

• Raccordement pour le Smart Service Key

• Vase d’expansion 12 l, 0,75 bars

Equipement différent Logamax plus GB172i.2 K

• Production d’eau chaude sanitaire intégrée via l’échangeur à plaques

• Soupape de sécurité eau froide 10 bar

Equipement différent Logamax plus GB172i-24 T50W

• Production d'eau chaude intégrée via boiler inox intégré avec échangeur de chaleur à serpentin

Production d’ECS

Logamax plus GB172i.2-20 KDW H à production d’eau chaude sanitaire intégrée via un échangeur à plaques
Domaine d’utilisation

Lorsque plusieurs points de puisage existent, mais qui ne sont pas utilisés simultanément

Pour des conduites d’eau chaude d’une longueur inférieure à 8 m

Des conduites d’eau en acier galvanisé ne peuvent pas être raccordées

Pour une dureté de l’eau inférieure à 21 °dH

Fonction

• Eau chaude sanitaire disponible sans temps d’attente

• Fonction de maintien de température en mode été avec température ECS réglable comprise entre 40 et 60 °C

• Fonction de démarrage à froid réglable pour des régions à dureté élevée de l’eau (mode Eco)

• Régulation de la température ECS via la sonde de débit d’eau

Logamax plus GB172i-24 T50W avec boiler intégré

• Production d'eau chaude avec le boiler intégré de 48 litres avec échangeur de chaleur à serpentin

• Boiler en acier inoxydable, sans entretien

• Eau chaude immédiatement disponible, sans temps d'attente

• Température d'eau chaude réglable de 40 à 60°C

• Fonction booster avec puissance d'eau chaude 30 kW

• Production d’eau chaude sanitaire avec boiler séparé


Domaine d’utilisation

Cette méthode de production d’eau chaude sanitaire est recommandée lorsque plusieurs points de puisage sont utilisés simultanément.

Combinaisons possibles

• Il est possible de combiner les appareils avec différents boilers ECS en fonction du besoin en eau chaude. Pour la Logamax plus GB172i.2, il est recommandé d’utiliser un boiler d’une contenance d’au moins 120 litres.

• Tous les boilers d’eau chaude sanitaire sont équipés d’une protection anti-corrosion

Consignes de planification raccordement hydraulique

Vase d’expansion
Conformément à la norme DIN 4807-2, il est nécessaire de vérifier si le vase d’expansion intégré à l’appareil est suffisant pour l’installation de chauffage

Hauteur de refoulement résiduelle/pompe de circulation
Dans la Logamax plus GB172i(.2), une pompe modulante est intégrée.

Si, pour des écarts de température faibles (par ex. chauffage par le sol 40/30 °C), la hauteur de refoulement résiduelle de la pompe intégrée ne suffit pas à compenser les pertes de charge suivantes de l’installation, installer sur site une deuxième pompe
d’inversion externe. Pour la séparation hydraulique, prévoir une bouteille de découplage hydraulique (voir également le document technique de conception Logamax plus GB172i)

Pompe de circulation modulante

Une pompe à haut rendement est intégrée dans la chaudière. La consommation de courant est ainsi réduite par rapport à des pompes de circulation conventionnelles.
La pompe intégrée peut être utilisée en fonction de la puissance ou à pression différentielle.

Evacuation des condensats
